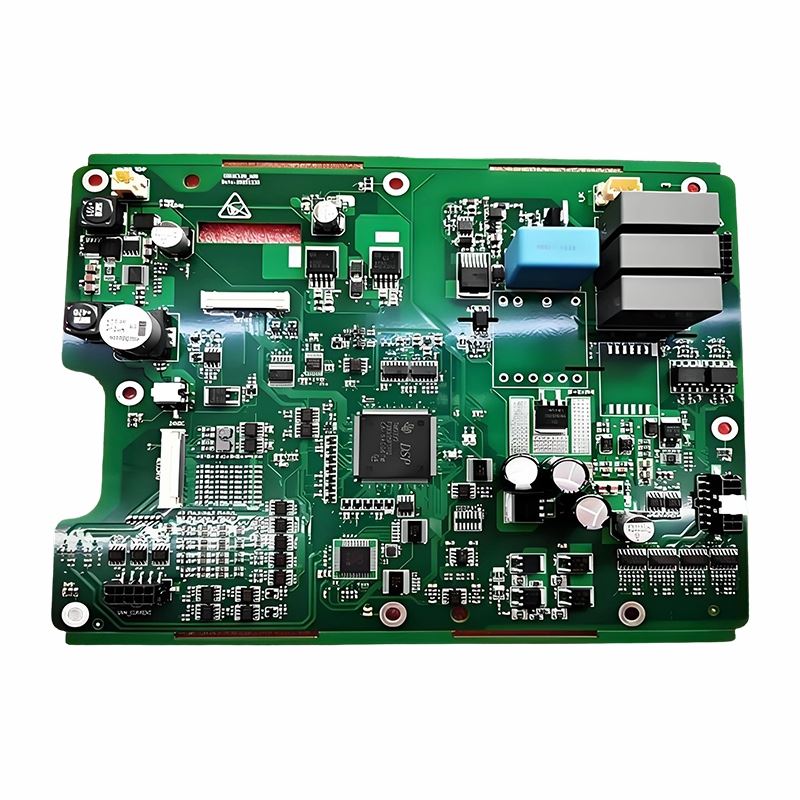

До особливостей збірки плат систем безпеки в основному відносяться наступні аспекти:
особливості:
1, Збірка високої-щільності:
Плати систем безпеки зазвичай збираються за допомогою SMT (технологія поверхневого монтажу), яка забезпечує високу-щільність розташування компонентів. Завдяки невеликому розміру компонентів SMT крок між контактами може становити всього 0,3 мм або навіть менше, що дозволяє більш компактно розташувати компоненти на друкованій платі та таким чином заощадити простір.
01
2, мініатюризація та полегшення:
Об’єм компонентів чіпів із технологією поверхневого монтажу (SMT), які використовуються для складання SMT, набагато менший, ніж традиційних компонентів із наскрізними-отворами, зазвичай зменшується до 60–70% від початкового об’єму, а в деяких випадках зменшення може досягати 90%. Вага також зменшується на 60-90%. Цей мініатюрний дизайн робить електронні вироби більш компактними, відповідаючи прагненню сучасного електронного обладнання до мініатюризації.
02
3, висока швидкість складання та ефективність:
Технологія SMT використовує автоматизоване обладнання для складання, яке може швидко й точно розміщувати компоненти, значно збільшуючи швидкість виробництва та скорочуючи час складання. Автоматизоване розміщення не тільки підвищує ефективність виробництва, але й зменшує ймовірність людської помилки, ще більше покращуючи стабільність і надійність продукції.
03
4, висока надійність:
Компоненти, що використовуються в технології SMT, зазвичай менші, ніж компоненти з-отворами, мають менший коефіцієнт теплового розширення та кращу механічну стабільність, що сприяє підвищенню надійності та довговічності зібраної плати. Крім того, автоматичне розміщення зменшує ймовірність людської помилки, покращуючи послідовність і надійність продукту.
04
5, адаптивність до навколишнього середовища:
Компоненти SMT зазвичай мають кращу адаптивність до навколишнього середовища, оскільки їх можна капсулювати в менших упаковках, забезпечуючи кращий захист від вологи, пилу та інших факторів навколишнього середовища. Це особливо важливо для систем безпеки, які потребують високої стабільності.
05
6, Швидка швидкість передачі сигналу:Плати PCB, оброблені SMT, мають компактну структуру, короткі з’єднання та низьку затримку, що забезпечує високу-швидкісну передачу сигналу. Це особливо важливо для систем безпеки, які потребують швидкого реагування.
7, Чудова високочастотна-продуктивність:Компоненти SMT не мають проводів або коротких проводів, що зменшує розподілені параметри схеми, зменшує радіочастотні перешкоди та покращує-високочастотні характеристики. Це робить технологію SMT особливо придатною для -високочастотних програм, таких як бездротовий зв’язок і радарні системи.
Процес монтажу поверхневого монтажу друкованих плат системи безпеки в основному включає наступні етапи:
1, друк паяльною пастою:
Це перший крок у технології поверхневого монтажу (SMT). Паяльна паста складається з дрібних частинок порошку припою та флюсу, які можуть розплавитися під час паяння оплавленням, утворюючи електропровідні з’єднання. Виробникам необхідно рівномірно нанести паяльну пасту на контактні площадки друкованої плати, щоб забезпечити рівномірний розподіл паяльної пасти, уникаючи розривів або коротких замикань між компонентами та контактними площадками.
2, Розміщення компонентів:
Після завершення друку паяльної пасти пристрій для поверхневого монтажу (SMD) буде точно розміщено на вкритих паяльною пастою майданчиках-машиною для встановлення. Сучасні машини розміщення мають надзвичайно високу швидкість і точність розміщення, здатні обробляти компоненти, починаючи від крихітних резисторів і конденсаторів до складних інтегральних схем.
3, пайка оплавленням:
Після встановлення компонентів друкована плата проходить через паяльну піч оплавленням для спаювання. Піч поступово нагріває друковану плату до температури плавлення паяльної пасти, змушуючи її плавитися та міцно з’єднувати компоненти з контактними майданчиками друкованої плати. Температурний профіль процесу пайки оплавленням слід оптимізувати на основі типу компонентів і матеріалу друкованої плати, щоб уникнути перегріву або недостатнього нагрівання, що може призвести до поганого паяння або пошкодження компонентів.
4, перевірка якості:
Після завершення пайки оплавленням необхідно провести низку перевірок якості друкованої плати, щоб переконатися, що кожен компонент правильно встановлено та міцно припаяно. Загальні методи перевірки включають автоматичну оптичну перевірку (AOI), рентгенівську перевірку та функціональне тестування. Ці методи перевірки можуть швидко визначити якість монтажу та пайки компонентів, особливо цілісність і положення паяних з’єднань.
5, Спеціальні вимоги до складання друкованих плат системи безпеки:
A, Контроль температури: температурний профіль відноситься до кривої температури в певній точці SMA, коли вона проходить через піч оплавлення з плином часу. Температурний профіль має вирішальне значення для досягнення оптимальної паяльності, уникнення пошкодження компонентів від перегріву та забезпечення якості паяння. Температурний профіль перевіряється за допомогою приладу для вимірювання температури в печі, наприклад приладу для вимірювання температури в печі SMT-C20.
B, Секція попереднього нагріву та секція витримки: Мета секції попереднього нагрівання полягає в тому, щоб нагріти друковану плату якомога швидше, але швидкість нагрівання має контролюватися в межах відповідного діапазону, щоб запобігти тепловому удару. Секція утримування забезпечує рівномірну температуру друкованої плати під час процесу пайки та запобігає проблемам з якістю пайки.
6, у нашій компанії збірка плати систем безпеки включає друковану плату ліфта, монітор розумної плати.
Гарантія якості складання друкованої плати:
Перевірка якості складання друкованої плати в основному включає наступні аспекти:
Точність розміщення компонентів
Перевірте, чи компоненти правильно розміщені на призначених майданчиках.
Переконайтеся, що немає зсуву, несумісності або повороту.
Переконайтеся, що компоненти правильно вирівняні та не нахилені.
Полярність і орієнтація компонентів
Перевірте, чи поляризовані компоненти (такі як діоди, електролітичні конденсатори, мікросхеми тощо) встановлено в правильному напрямку.
Уникайте зворотного встановлення або неправильної орієнтації.
Відсутні або неправильні компоненти
Перевірте відсутність компонентів.
Перевірте, чи використовуються правильні компоненти відповідно до специфікації.
Переконайтеся, що немає неправильних деталей або неправильних характеристик.
Якість пайки
Перевірте, чи паяні з’єднання повні, гладкі та рівномірні.
Перевірте наявність типових дефектів спаювання, таких як:
Холодний пайок
Паяні містки (короткі замикання)
Недостатня або надлишкова кількість припою
Припійні кульки
Стан компонента
Перевірте, чи компоненти мають такі дефекти, як:
Встановлення надгробків
Компонент стоячи або піднімаючи
Пошкоджені компоненти
Зігнуті висновки
Стан поверхні друкованої плати та панелі
Переконайтеся, що колодки друкованої плати чисті та непошкоджені.
Перевірте, чи немає на поверхні друкованої плати забруднення, окислення, подряпин або сторонніх частинок.
Інспекційне обладнання
У виробництві SMT для контролю якості зазвичай використовується таке обладнання:
SPI (перевірка паяльної пасти): перевіряє якість друку паяльної пасти.
AOI (автоматична оптична перевірка): виявляє помилки розміщення та дефекти пайки.
Рентгенівська перевірка: використовується для прихованих паяних з’єднань, таких як корпуси BGA та QFN.
Візуальна перевірка: перевірка вручну для підтвердження якості складання.
Електричні та функціональні випробування
У деяких продуктах додаткове тестування може включати:
ICT (In-Circuit Test) для перевірки електричних з’єднань.
FCT (функціональний тест), щоб переконатися, що зібрана друкована плата працює правильно.
Підсумовуючи, контроль якості розміщення SMT зосереджується на розміщенні компонентів, полярності та орієнтації, якості пайки, стані компонентів, стані поверхні друкованої плати та електричних функціях, щоб забезпечити надійність і якість збірки друкованої плати.
